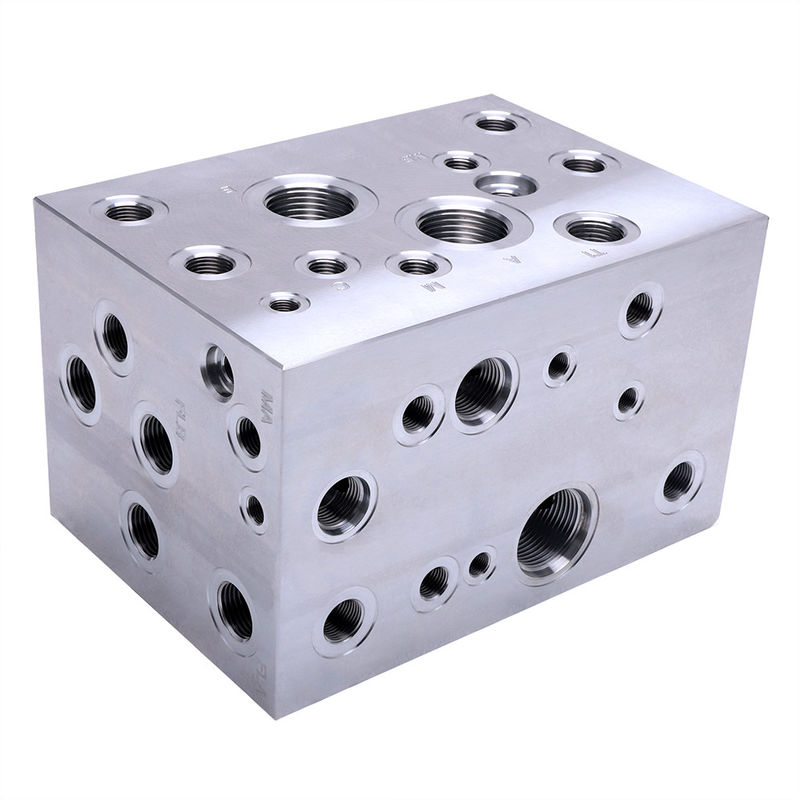

Aplicación de los colectores hidráulicos personalizados CNC en excavadoras
Los bloques de válvulas hidráulicas sirven como el centro de control central en los sistemas hidráulicos de las excavadoras, gestionando la distribución de aceite, la regulación de la presión y el flujo, y coordinando la lógica operativa. Al integrar múltiples grupos de válvulas, agilizan las conexiones de tuberías, minimizan los riesgos de fugas y permiten un control preciso sobre las funciones de la excavadora, incluyendo excavación, rotación y movimiento.
Tipos y funciones de los bloques de válvulas hidráulicas
Bloque de válvulas principal - Controlador principal de funcionamiento de la máquina
El bloque de válvulas principal forma el núcleo del sistema hidráulico de la excavadora, controlando directamente la dirección, la presión y el flujo en el circuito principal de aceite para operar el cucharón, la pluma, el brazo, la plataforma de rotación y los mecanismos de desplazamiento.
- Componentes integrados: Válvulas de control direccional principales, válvulas de alivio principales, válvulas de reposición de sobrecarga y válvulas de control de flujo
- Operación de la pluma: Controla la elevación, el descenso y el posicionamiento, al tiempo que regula la velocidad para un rendimiento estable bajo cargas pesadas
- Control del brazo y el cucharón: Coordina la extensión/retracción del brazo y la excavación/vaciado del cucharón con compensación de presión para una potencia constante
- Gestión de la rotación: Ajusta la dirección y la velocidad de rotación de la plataforma, incorporando válvulas amortiguadoras para minimizar los golpes hidráulicos
- Operación de desplazamiento: Controla independientemente el movimiento de las orugas izquierda/derecha con capacidad de conmutación de alta/baja velocidad
- Protección del sistema: Las válvulas de alivio principales establecen la presión máxima del sistema (30-35 MPa), mientras que las válvulas de sobrecarga evitan la cavitación
Bloque de válvulas piloto - Fuente de señal de control
Utilizando aceite a baja presión (2-5 MPa), el bloque de válvulas piloto convierte las entradas de control del operador en señales hidráulicas que accionan las válvulas de control direccional principales.
- Componentes integrados: Válvulas de control direccional piloto, válvulas de alivio piloto y válvulas de retención
- Traducción de la operación: Convierte el desplazamiento mecánico de la manija en señales de control hidráulico proporcional
- Control de precisión: Permite la regulación de velocidad continua a través del desplazamiento proporcional del carrete de la válvula principal
- Protección del circuito: Las válvulas de alivio piloto protegen contra daños por fuerza operativa excesiva
Bloques de válvulas auxiliares - Soporte de funciones especializadas
Estos bloques de válvulas proporcionan un control dedicado para funciones auxiliares específicas y operan en conjunto con el bloque de válvulas principal.
- Válvula amortiguadora de rotación: Reduce los golpes hidráulicos durante los ciclos de arranque/parada de la plataforma
- Válvula limitadora de velocidad de desplazamiento: Evita el movimiento rápido durante la operación, al tiempo que permite un tránsito eficiente
- Válvula de sujeción de la pluma: Mantiene la posición de la pluma para evitar asentamientos y garantizar la seguridad de elevación
- Válvula de martillo/garfio: Controla las funciones de las herramientas auxiliares, incluida la frecuencia del martillo y el funcionamiento del garfio
Materiales y criterios de selección de los bloques de válvulas hidráulicas
Los bloques de válvulas hidráulicas de las excavadoras deben soportar alta presión (30-40 MPa), vibraciones frecuentes y corrosión por aceite, manteniendo al mismo tiempo tolerancias precisas en los pasajes internos (≤0,02 mm). La selección del material prioriza la resistencia, la resistencia a la presión, la maquinabilidad y la resistencia a la corrosión.
Acero estructural al carbono 45# de alta calidad (Material principal)
Con una resistencia a la tracción ≥600 MPa y un límite elástico ≥355 MPa, este material ofrece una excelente maquinabilidad y rentabilidad. El tratamiento térmico logra una dureza HB220-250, mientras que el bruñido garantiza una rugosidad del paso de aceite ≤0,8μm. Se utiliza en más del 90% de los bloques de válvulas principales y piloto de las excavadoras.
Acero estructural de aleación 27SiMn (Aplicaciones de alta presión)
Proporciona una resistencia a la tracción ≥835 MPa y una tenacidad al impacto superior, esta aleación se adapta a aplicaciones de servicio pesado. El tratamiento térmico y el endurecimiento superficial localizado (HRC50-55) mejoran la resistencia al desgaste. Ideal para excavadoras grandes (20+ toneladas) y bloques de válvulas específicos para martillos.
Aleación de aluminio (Soluciones ligeras)
El aluminio 6061-T6 ofrece 1/3 del peso del acero con una excelente resistencia a la corrosión después del anodizado. Si bien la resistencia a la tracción es menor (≥310 MPa), sirve bien en los bloques de válvulas piloto y auxiliares para excavadoras más pequeñas (menos de 6 toneladas) que operan a ≤20 MPa.
Acero inoxidable (Aplicaciones resistentes a la corrosión)
El acero inoxidable 304 o 316 proporciona una excepcional resistencia a la corrosión en entornos hostiles. A pesar de una menor dureza y una mayor complejidad de procesamiento, es esencial para los bloques de válvulas en aplicaciones mineras, costeras y corrosivas.
Especificaciones de fabricación
| Proceso |
Fresado, taladrado, roscado, rectificado, pulido, desbarbado CNC |
| Tolerancia |
±0,002-±0,005 o según las especificaciones del cliente con una inspección de control de calidad del 100% |
| Tratamiento de la superficie |
Granallado, anodizado, recubrimiento en polvo, galvanoplastia, pulido, electroforesis, galvanizado, recubrimiento PVD |
| Equipo de prueba |
CMM, calibrador de altura, micrómetro, calibrador de clavijas, durómetro, medición de rugosidad |
| Especificación |
Servicio OEM siguiendo estrictamente los dibujos y las muestras |
| Aplicación |
Mecanizado CNC OEM, accesorios de minería, componentes de maquinaria, piezas de camiones, autopartes, componentes industriales |
| Formato de dibujo |
2D (PDF/CAD) 3D (IGES/STEP) |
Aseguramiento de la calidad y capacidades de fabricación
- Fuerza laboral altamente cualificada que opera bajo sistemas de gestión estructurados
- Respuesta y soporte rápidos para todas las consultas de los clientes
- Más de 10 años de experiencia en fabricación profesional que garantizan la calidad del producto
- Capacidad de producción sustancial para satisfacer los requisitos de volumen
- Estrictos estándares de calidad mantenidos en entornos de producción higiénicos
- Proceso integral de control de calidad:
- Control de calidad de entrada (IQC) - Verificación de la materia prima
- Control de calidad en proceso (IPQC) - Inspecciones en la etapa de fabricación
- Control de calidad final (FQC) - Validación de los productos terminados
- Control de calidad de salida (OQC) - Inspección previa al envío al 100%
- Servicio y soporte posventa dedicados
Resumen
El diseño del bloque de válvulas hidráulicas y la selección de materiales combinan los requisitos funcionales con las condiciones operativas. Los bloques de válvulas principales priorizan la resistencia y la resistencia a la presión utilizando acero 45# o 27SiMn, los bloques de válvulas piloto equilibran la precisión y el costo con acero 45#, mientras que los bloques de válvulas auxiliares emplean acero o aluminio en función de la conectividad de la herramienta y las consideraciones de peso. Las técnicas de procesamiento, incluido el tratamiento térmico y el bruñido, impactan críticamente en el rendimiento, donde una precisión insuficiente del paso de aceite o la calidad de la superficie pueden provocar problemas operativos y fugas.
